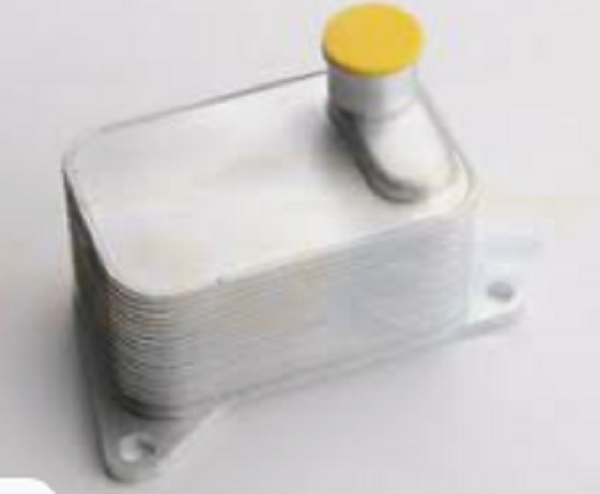

Pájený deskový výměník tepla

Deskový výměník tepla pájený hliníkem

Pájený deskový výměník tepla je nový typ vysoce účinného výměníku tepla vyrobený ze série kovových plechů určitého vlnitého tvaru naskládaných a pájených. Mezi různými deskami jsou vytvořeny tenké pravoúhlé kanály a prostřednictvím desek se provádí výměna tepla. Ve srovnání s konvenčními trubkovými výměníky tepla je jeho koeficient prostupu tepla mnohem vyšší při stejném průtokovém odporu a spotřebě energie čerpadla a má tendenci nahrazovat trubkové výměníky tepla v použitelném rozsahu.

Technické parametry pájeného deskového výměníku:

Minimální pracovní teplota:
pracovní teplota:
Minimální pracovní tlak: vakuum
Minimální pracovní tlak (chladivo): 3,2MPa
Maximální pracovní tlak (voda): 2,5MPa
objem jednoho kanálu: 0,4L
maximální průtok vody: 105 m3/h
Forma kombinace obvodů: dvojitý obvod, jednoduchý obvod

Typ pájeného deskového výměníku tepla:

Pájený deskový výměník tepla je dělený výměník tepla, ve kterém je teplosměnná plocha tvořena deskou. Tento typ výměníku tepla má kompaktní konstrukci a velkou plochu pro přenos tepla na jednotku objemu. Jeho hlavní typy jsou:
1. Spirálový deskový výměník tepla Je vyroben ze dvou rovnoběžných kovových desek udržovaných v určité vzdálenosti a studená a horká kapalina proudí ve spirálových kanálech na obou stranách kovových desek. Tento typ výměníku tepla má vysoký koeficient přenosu tepla (asi 1 až 4krát vyšší než u trubkového výměníku tepla), velký průměrný teplotní rozdíl (protože studená a horká tekutina může být použita pro úplný protiproud ), malý průtokový odpor a není snadné kondenzovat. Špína; ale náročné na údržbu. Provozní tlak nepřesahuje 2MPa.
2. Plochý výměník tepla Skládá se z vlnitých tenkých desek určitého tvaru a těsnění střídavě na sebe položených a sestavených upnutím do rámu. Studená a horká tekutina proudí průtokovými kanály na obou stranách vlnité desky a vyměňují si teplo skrz desky. Vlnité plechy se obvykle děrují z nerezové oceli, hliníku, titanu, molybdenu a dalších tenkých plechů o tloušťce 0,5-3 mm. Výhoda deskového výměníku spočívá v tom, že má vysoký koeficient prostupu tepla (asi 2 až 4krát vyšší než u trubkového výměníku), snadno se rozebírá a omývá a počet desek lze zvýšit nebo snížena, aby se upravila plocha přenosu tepla. Provozní tlak obvykle nepřesahuje 2 MPa a provozní teplota nepřesahuje 250 °C.
3. Deskový výměník tepla: Skládá se z teplosměnných deskových svazků uzavřených ve sběrné skříni se vstupem a výstupem studené a horké tekutiny. Svazek desek je vyroben z plochých desek a vlnitých žeber střídavě laminovaných a fixovaných pájením. Studená a horká tekutina proudí přes obě strany desky, aby si vyměňovaly teplo, a žebra zvětšují plochu přenosu tepla, podporují turbulenci tekutiny a zlepšují zařízení. Konstrukce deskového výměníku tepla je velmi kompaktní (plocha výměny tepla dosahuje 4400 m2/m3), efekt přenosu tepla je dobrý a pracovní tlak může dosáhnout 15 MPa. Jeho výrobní proces je však komplikovaný, průtokový kanál je malý a vnitřní netěsnost není snadné opravit, takže je omezena na čisté a nekorozivní tekutiny, jako jsou výměníky tepla pro separaci vzduchu.

Aplikace tepelné výměny pájených desek:

A. Chlazení: Používá se jako kondenzátor a výparník.
b. HVAC: mezivýměníky tepla používané s kotli, mezivýměníky tepla pro výškové budovy atd.
C. Chemický průmysl: soda, syntéza amoniaku, alkoholová fermentace, chlazení syntézy pryskyřic atd.
d. Hutní průmysl: ohřev nebo chlazení matečného louhu hlinitanu, chlazení procesu výroby oceli atd.
E. Strojírenský průmysl: různé chlazení chladicí kapaliny, chlazení reduktorového mazacího oleje atd.
F. Elektroenergetika: chlazení transformátorového oleje vysokého napětí, chlazení oleje ložisek generátoru atd.
G. Papírenský průmysl: zpětné získávání tepla z procesu bělení, ohřev kapaliny na praní buničiny atd.
h. Textilní průmysl: chlazení viskózového hedvábného alkalického roztoku, chlazení vařící nitrocelulózy atd.
i. Potravinářský průmysl: sterilizace a chlazení ovocných šťáv, ohřev a chlazení živočišných a rostlinných olejů atd.
j. Proces mazání: suchý mýdlový základ za normálního tlaku, zahřívání nebo chlazení různých procesních kapalin.
k. Centrální vytápění: dálkové vytápění odpadním teplem z tepelných elektráren, ohřev vody ke koupání.
l. Ostatní: ropa, medicína, lodě, odsolování mořské vody, geotermální využití.

FAQ:

Otázka: Jak dlouho je vaše dodací lhůta?
Odpověď: Obecně 5-7 dní, pokud je zboží skladem. Nebo 15-20 dní, pokud zboží není skladem, záleží na množství.
Otázka: Poskytujete vzorky? Je to zdarma nebo navíc?
Odpověď: Ano, můžeme poskytnout vzorky zdarma, ale neplatíte za dopravu.
Otázka: Jaké jsou vaše platební podmínky?
A: Platba
Máte-li další dotazy, neváhejte nás kontaktovat.
